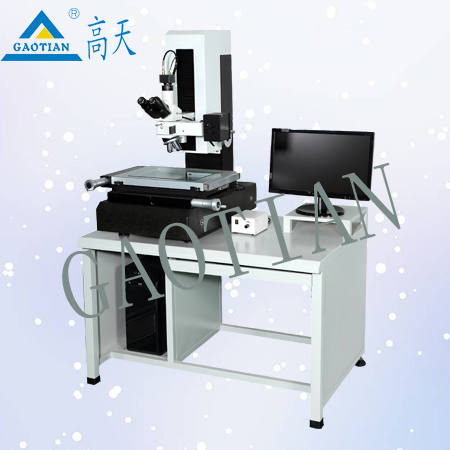

影像測量?jī)x，二次元型號：GT-VMS2515
二次元產品用途及特點：
該儀器適用于以二次元測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器具有多種數據處理、顯示、輸入、輸出功能，特別：1工作臺以圓轉工作臺的方式將工件擺正，使測量更快速方便！簡宜好學！2 配有激光定位功能，將產品需要測量部分快速準確的定位！提高測量效率等功能非常實用；儀器備有RS-232接口，與電腦連接后，采用測量軟件測繪圖形進行處理及輸出
二次元產品規格及參數：
二次元產品用途及特點：
該儀器適用于以二次元測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器具有多種數據處理、顯示、輸入、輸出功能，特別：1工作臺以圓轉工作臺的方式將工件擺正，使測量更快速方便！簡宜好學！2 配有激光定位功能，將產品需要測量部分快速準確的定位！提高測量效率等功能非常實用；儀器備有RS-232接口，與電腦連接后，采用測量軟件測繪圖形進行處理及輸出
二次元產品規格及參數：
| 名 稱 | 參 數 | |
|
工 作 臺 |
金屬臺面尺寸(MM) | 460 ×340 |
| 圓形玻璃臺面尺寸:(MM) | ?274 | |
| X坐標行程:(MM) | 250 | |
| Y坐標行程：(MM) | 150 | |
| 儀器外形尺寸(長)Х(寬)Х(高) MM： | 580Х 650 Х1100 | |
| 儀器重量（KG）： | 200 | |
|
Z坐標升降行程:(MM)：170(調焦) 工作距離（MM）：95 X/Y/Z數顯分辨率：0.0005MM (0.5UM) X、Y坐標示值誤差：≤（3+L/200）ΜM |
||
|
影 像 系 統 |
攝影機：彩色1/3″CCD攝影機(日本索尼芯片） 變焦物鏡倍率：0.7～4.5X（定格變倍，無需每次校準） 視頻總倍率：30X～230X 物方視場：7～1.1MM |
|
| 照 明 | 表面光源與透射光源均用LED，亮度可調 | |
| 電 源 | 180V（AC）～260V（AC） 50HZ | |
| 測量軟件 | VMS測量軟件，可測線、角、圓，隨圓、圓心距、角度、高度、平面距、空間距、平整度、球，自動逆向掃描等，自動輸出WORD/EXEL/CAD！ |
